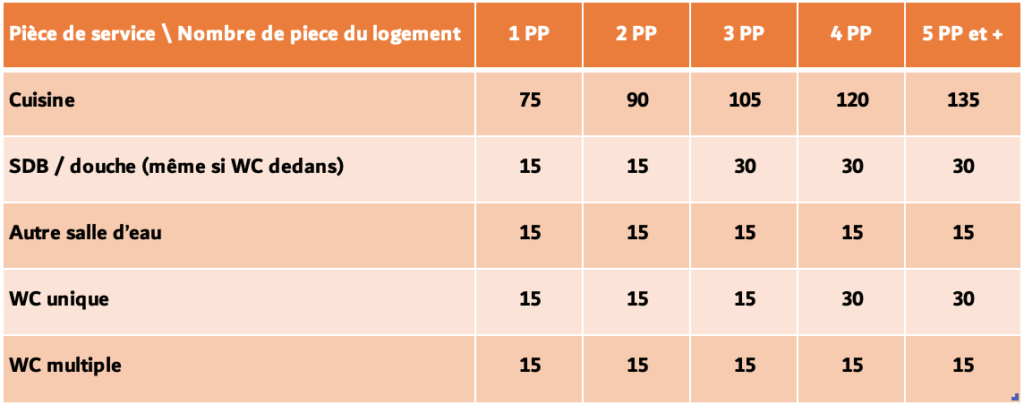

Comment installer des extracteurs d’air et VMC Guide d’installation d’une VMC et extracteur d’air avec carottage (Lyon / Rhône) Ce guide est écrit pour répondre à un cas très concret : créer ou déplacer une extraction d’air (WC, SDB, cuisine), passer des gaines, ou sortir en façade ou toiture… et donc faire les bons carottages (béton, brique, pierre, plancher). 1) Ce que les normes et DTU imposent vraiment (et ce qu’elle n’impose pas) L’obligation réglementaire en logement En habitation, la ventilation doit être générale et permanente avec : entrées d’air dans les pièces principales (séjour, chambres), sorties d’air dans les pièces de service (cuisine, SDB, WC), circulation de l’air des pièces principales vers pièces de service. Les textes de référence Arrêté du 24 mars 1982 (modifié) : fixe notamment les débits d’extraction à atteindre. NF DTU 68.3 : “règles de l’art” pour calcul, dimensionnement et mise en œuvre des installations de ventilation mécanique. Point clé : les textes imposent des débits, pas un “diamètre unique”. Le diamètre de gaine découle du dimensionnement (débit, pertes de charge, longueur, coudes, type de réseau, bruit) et le carottage se fera en conséquence. 2) Débits d’extraction réglementaires (arrêté du 24/03/1982) Tableau (débits extraits en m³/h) selon le nombre de pièces principales du logement : À noter : l’arrêté précise aussi des conditions de débits réduits (ex. cuisine) si l’installation prévoit des réglages, mais le débit “nominal” doit rester atteignable. 3) Diamètres de gaines (ce qui se pratique en général) Pour une VMC simple flux domestique (autoréglable / hygroréglable), une recommandation très courante (et explicitement rappelée par Atlantic) est : Diamètre Ø80 mm : sanitaires Diamètre Ø125 mm : cuisine et salle de bain Diamètre Ø160 mm : rejet (sortie vers extérieur) Cohérent avec le DTU, côté mise en œuvre : ne pas réduire le rejet, sortie de toit Ø160 mm minimum en maison individuelle, rejet interdit en combles ou dans un vide sanitaire, etc. 4) Extracteur ponctuel (aérateur) vs VMC A) Extracteur ponctuel (WC / SDB) Appareil local (mur/plafond), fonctionnement intermittent (ou permanent selon modèle). Souvent choisi en rénovation quand on ne peut pas créer un réseau VMC complet. Diamètres de raccordement typiques : souvent Ø100 mm, parfois Ø80 mm et Ø125 mm selon les besoins. B) VMC (simple flux / double flux) Réseau de gaines + caisson : on dimensionne pour tenir les débits réglementaires + pertes de charge. Les diamètres Ø80 mm, 125 mm, 160 mm sont très fréquents en maison et appartement, mais peuvent évoluer si : réseaux longs, trop de coudes, collectif, exigences acoustiques, double flux, etc. Plus efficace et moins énergivore. 5) Carottage : quels diamètres de trou pour passer une gaine VMC ou un extracteur ? Le diamètre de carottage n’est pas le diamètre de gaine : il faut un jeu de quelques millimètres pour la mise en place et faciliter l’étanchéité, Prévoir un fourreau (protection) si nécessaire, parfois isolation du tube ou manchon de raccordement, une tolérance pour rattraper un léger biais (mur non parfaitement d’équerre). Règle simple : Diamètre du carottage = diamètre extérieur du tube à passer + 20 à 40 mm. 6) Où percer ? (conformité) Respect des distances de rejet. Le DTU rappelle notamment des distances minimales du rejet d’air par rapport aux ouvertures/entrées d’air. Exemple : rejet à minima 40 cm d’une baie ouverte et 60 cm d’une entrée d’air. Le bon sens chantier (évite 80% des galères) : éviter les sorties sous débords de toiture où l’air peut être stocké et revenir, éviter les zones à risque d’infiltration : appuis, fissures, nez de dalle, éviter les zones structurelles à risque : linteau de fenêtre ou de porte, poteau, poutre, prévoir une pente pour la condensation, anticiper l’intérieur : passage dans le doublage, coffrage des gaines, placards technique. 7) Guide étape par étape Identifier le besoin WC : odeurs → extracteur ou bouche VMC dédiée SDB : humidité → extracteur temporisé/hygro ou VMC Cuisine : vapeur/odeurs → bouche cuisine au débit prévu (et pas “au pif”). Vérifier le débit à atteindre (norme) table présentée au dessus selon nombre de pièces principales. Choisir la solution simple extracteur ponctuel (rénovation légère), VMC simple flux (réseau Ø80 mm, 125 mm, 160mm), double flux (autre logique de réseau, souvent plus exigeant). Dimensionner les gaines longueurs, coudes, accessibilité, acoustique, éviter les gaines écrasées / cols de cygne, étanchéité. Définir les bons diamètres de carottages diamètre gaine + fourreau + marge, repérage ferraillage / réseaux, perçage au diamant, propre, sans percussion. Finitions fourreau, mousse expansive, grille extérieure (vissée ou collée), étanchéité périphérique intérieur et extérieur, contrôle de l’installation : tirage / débit / bruit. 8) Quand faire intervenir un carotteur pro Faites intervenir un spécialiste dès que vous êtes sur : mur en béton / béton armé, mur en pierre pour contrôler l’avancement du carottage et éviter les désordres, mur en mâchefer ou pisé pour contrôler l’avancement du carottage et éviter les désordres, façade de copropriété, besoin de trou “nickel” (grille extérieure alignée, fourreau propre), immeuble occupé (poussière/bruit à maîtriser), Chez Carotteur de France, on réalise les carottages nécessaires à l’installation d’une VMC, en site habité ou chantier occupé : protection et propreté, percement précis au bon diamètre, adaptation au matériau (béton, pierre, etc.), finitions nettes pour faciliter la pose. Besoin d’un carottage pour l’installation d’une VMC ou d’un extracteur sur Lyon et alentours ? Contactez-nous pour étudier votre projet et obtenir un devis rapide.
